Thiết bị mạng Rackmount (FWS-7821)
2 ảnh của hãng
Sản phẩm · Mã FWS-7821

Thiết bị mạng Rackmount (FWS-7821)

1 LANRack
Thiết bị mạng 1U Rackmount FWS-7821
  • Intel® C236 1U Rackmount 8 LANs with 1 NIM Slot Network Appliance
  • Hoạt động liên tục 24/7
  • Bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá
GiáLiên hệBáo giá theo cấu hình (CPU, RAM, ổ lưu trữ, hệ điều hành) trong 2 giờ làm việc. Xem bảng giá máy tính công nghiệp theo dạng máy.
Yêu cầu báo giá Gọi kỹ thuật
Tìm máy tương đương Datasheet PDF
  • Chính hãng, bảo hành hãng
  • Giao toàn quốc từ TP.HCM
  • Kỹ thuật dựng máy & sửa chữa
  • Báo giá trong 2 giờ làm việc
Yêu cầu báo giá Gọi kỹ thuật

Thông số kỹ thuật

PART NUMBERFWS-7821W8-H25-A10-000
CPU6th/7th Gen. Intel® Core™/Xeon
MEMORYDDR4 ECC/UDIMM (Up to 64 GB)
STORAGE2.5” HDD Bay x 2 + CFast™ Slot x 1
DISPLAY—
LAN1 GbE x 6, 2 x 1G SFP
USBUSB 3.2 Gen 1 x 2
CONSOLERJ-45 x 1
BYPASS2
NIM SLOT1 (Note 1)
EXPANSION SLOT2 (Note 2)

Mô tả Thiết bị mạng Rackmount (FWS-7821)

Thiết bị mạng Rackmount (FWS-7821)

  • Intel® C236 1U Rackmount 8 LANs with 1 NIM Slot Network Appliance

Overview

Designed around a 7th Generation (Kaby Lake) Intel® Xeon® processor, the FWS-7821 supports up to 64GB DDR4, internal 2.5” SATA x 2 (or 3.5” x 1), and up to 2 x 40GbE QSFP via NIM module. The dense, feature-rich 1U design includes impressive I/O including, 6 x GbE, 2 x SFP, 2 x PCIe cards (x8), 2 x USB 3, and CFast enabling the FWS-7821 to adopt an exceptional array of easily composable configurations and customizations for seamless integration into new and existing infrastructure deployments. The FWS-7821 is capable of supporting a broad range of configurations to ensure rapid, customized deployment in your network environment. The powerful SDK further enables high degrees of customization in addition to real-time telemetry, analytics, and easy management.

IPC247 cung cấp hàng chính hãng AAEON. Liên hệ IPC247 để được tư vấn cấu hình và báo giá trong 2 giờ làm việc.

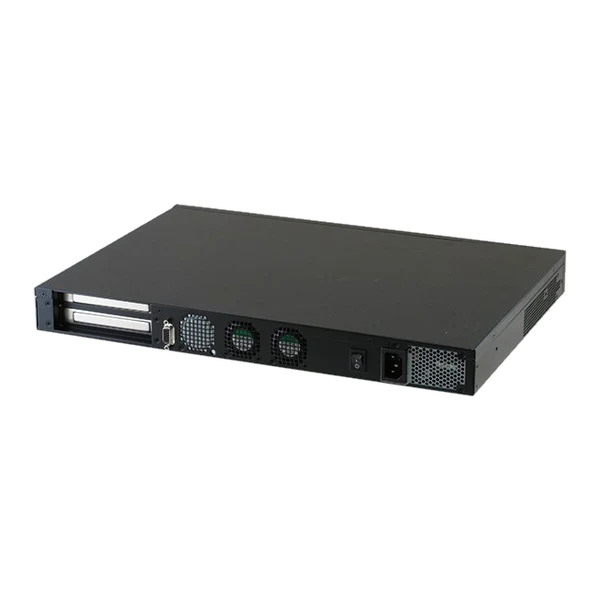

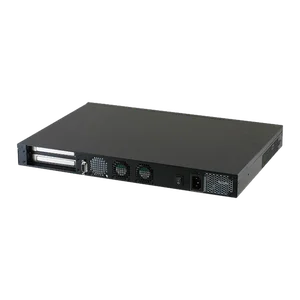

AAEON FWS-7821 nhìn chéo từ mặt sau
AAEON FWS-7821 nhìn chéo từ mặt sau
Powerful Designed around a 7th Generation (Kaby Lake) Intel® Xeon® processor, the FWS-7821 supports up to 64GB DDR4, internal 2.5" SATA x 2 (or 3.5" x 1), and up to 40GbE QSFP x 2 via NIM module. Flexible The dense, feature-rich 1U design includes impressive I/O including, GbE x 6, SFP x 2, PCIe [x8] slot x 2, USB 3.2 Gen 1 x 2, and CFast, enabling the FWS-7821 to adopt an exceptional array of configurations for seamless integration into new and existing infrastructure deployments. Composable The FWS-7821 ensures rapid and composable deployment in your network environment. The powerful SDK further enables high degrees of customization in addition to real-time telemetry, analytics, and ease of management.

Features

  • 1U Rackmount Network Appliance
  • Intel® LGA1151 6th/7th Generation Core™/Xeon Processors
  • 288-pin ECC Dual Channel DDR4 UDIMM x 4, Up to 64GB
  • 10/100/1000Base-TX Ethernet Ports x 8 (Onboard RJ-45 x 6 & SFP x 2) with 2 Pairs of Onboard LAN Bypass (more depending on NIM module)
  • Internal 3.5” SATA HDD x 1 or 2.5” SATA HDD x 2 (Optional Extra 4 Pcs x 2.5” HDD without NIM and Expansion Slot Presented)
  • CFast x 1 (Optional CF Socket or mSATA Slot)
  • 8 bits GPIO (Default 4-bits Input, 4-bits Output)
  • TPM Supported (Optional Request), RAID 0,1 Supported
  • LCM with Keypad x 1, RJ-45 for Console x 1, USB 3.2 Gen 1 x 2
  • 250W AC Type Power Input
  • VGA Header x 1 (Optional VGA Cable)

Specifications [FWS-7821]

PLATFORM
FORM FACTOR 1U Rackmount Network Platform
PROCESSOR 6th/7th Generation Intel® Core™/ Xeon® processors
CHIPSET Intel® C236
SYSTEM MEMORY DDR4 1600/1866/2133/2400 UDIMM/ECC Up to 64GB 288-pin DIMM x 4
NETWORK
ETHERNET Intel® i211 GbE x 6 + Intel® i210 GbE x 2 (SFP) + NIM x 1 (or i211 GbE x 8 + NIM x 1)
BYPASS Onboard 2 pairs bypass, others depend on NIM module
NIM SLOT 1
DISPLAY
GRAPHICS CONTROLLER Intel® HD graphics integrated
CONNECTOR VGA cable (Optional)
STORAGE
HDD Internal 2.5” SATA HDD x 2 or 3.5” SATA HDD x 1 (Optional)
CF/CFAST/MSATA Optional BOM CFast™ socket or mSATA slot or CFast™ socket
EXPANSION/INTERNAL INTERFACE
PCIE SLOT Up to PCIe[x8] slot x 2
MINI-CARD Mini Card x 1
IPMI —
KB MOUSE Pin-header
USB USB 3.2 Gen 1 x 2, Box Header (2.0mm)
MISCELLANEOUS
RTC Internal RTC
WATCHDOG TIMER 1~255 steps by software programmable, 1 sec per step
SOFTWARE BUTTON GPIO Programmable push button x 1
TPM TPM v1.2 9660 (TPM2.0 9665 optional)
GPIO 4 bits input, 4 bits output
FAN 2
MTBF (HOURS) 94241
COLOR Black
PHYSICAL & ENVIRONMENTAL SPEC
POWER REQUIREMENT 250W ATX PSU
OPERATING TEMPERATURE 32°F ~ 104°F (0°C ~ 40°C)
STORAGE TEMPERATURE -4°F ~ 140°F (-20°C ~ 60°C)
OPERATING HUMIDITY 10% ~ 80% relative humidity, non-condensing
STORAGE HUMIDITY 10% ~ 80% @ 40°C, non-condensing
VIBRATION 0.5 Grms/ 5 ~ 500Hz/ operation (3.5” H.D.D) 1.5 Grms/ 5 ~ 500Hz/ no operation
SHOCK 10G peak acceleration (11 m sec. duration), operation 20G peak acceleration (11 m sec. duration), non-operation
DIMENSION (W X D X H) 16.93” x 12.01” x 1.73” (430mm x 305mm x 44mm)
I/O INTERFACE
FRONT PANEL Power LED x 1 Status LED x 1 HDD Active LED x 1 USB 3.2 Gen 1 Ports x 2 RJ-45 Console x 1 Parallel LCM display and 4 keypad x 1 (Optional w/ NIM slot) Software Programmable Switch x 1 Bypass LED x 2 RJ45 X8 or RJ45 X6+SFP x 2
REAR PANEL AC Power Input x 1 Power Switch x 1 VGA port (Optional) Rear Expansion Slot x 2 (2 x PCIe [x8] slots, NIM slot will be disabled if PCIe Riser supported)

Ordering Information [FWS-7821]

Downloads [FWS-7821]

Packing List

  • Console Cable
  • Ear Brackets
  • FWS-7821

Optional Accessories

M02666600 Slide x 2, for Rackmount Usage
1702031803 Power Cord, 3P-250V/10A, 180D, 1.8M, VDE, YP22/ YP12
1702031802 Power Cord, 3P-250V/10A, 180D, 1.8M, USA, YP22/ YP12
170203180E Power Cord, 3P-125V/7A, 180D, 1.8M, PSE, YP12/YP12
9761781027 VGA Cable
9761782100 (TF)2.5” x 2 HDD-LEFT Module, FWS-7821
PER-R40X NIM LAN Module Riser Card
PER-R44X 2 Slot Rear PCIE Riser Card
PER-T354 1 Slot Rear PCIE Riser Card
NIM-S26C-A10-T40-0002 Intel® Fortville XL710 PCI-Express 10G SFP+ 4 Ports Module for FWS-7821
NIM-S26B-A10-F20-0002 Intel® Fortville XL710 PCI-Express 40G QSFP 2 Ports Module for FWS-7821
NIM-S13B-A10-G80-0002 Intel® 82580EB PCI-Express 1G SFP 8 Ports Module for FWS-7820
NIM-S13D-A10-G40-0002 Intel® 82580EB PCI-Express 1G SFP 4 Ports Module for FWS-7820/7821
NIM-C13B-A10-G82-0001 Intel® 82580EB PCI-Express 1G Copper Ethernet 8 Ports Module for FWS-7821 w/ 2Pair bypass
NIM-C13D-A10-G42-0002 Intel® 82580EB PCI-Express 1G Copper Ethernet 4 Ports Module for FWS-7821 w/ 2Pair bypass
NIM-S13E-A10-G82-0002 LAN Module, Intel® 82580EB, 8 x 1GbE SFP, 2 Bypass, FWS-7820/7821, Rev. A.1.0
