Máy tính công nghiệp không quạt AAEON BOXER-6710

AAEON BOXER-6710 – máy tính nhúng công nghiệp không quạt dạng hộp gắn DIN rail

AAEON BOXER-6710 là máy tính nhúng công nghiệp không quạt dạng hộp (embedded box PC, thường được gọi ngắn là "ebox") thuộc nhóm DIN Rail Box PC trong dòng Fanless Embedded Box PC của AAEON. Máy dùng bộ xử lý Intel® Pentium® N4200 hoặc Intel® Celeron® N3350, thân máy mỏng chỉ 44 mm và gắn trực tiếp lên thanh DIN rail trong tủ điện, cạnh PLC, bộ nguồn và các module I/O. AAEON thiết kế BOXER-6710 làm bộ điều khiển tự động hoá nhúng (embedded automation controller): tản nhiệt hoàn toàn qua vỏ, không có quạt nên không hút bụi vào bên trong và không có bộ phận quay dễ mòn khi chạy liên tục 24/7.

Máy trang bị 2 cổng Gigabit Ethernet dùng chip Intel® i211-AT, 4 cổng USB 3.2 Gen 1, 3 cổng RS-232/422/485 có điều khiển luồng tự động, xuất hình VGA và HDMI, cùng hai khe Mini Card (một khe full-size có khe SIM, một khe half-size dùng được cho mSATA) để gắn thêm module WiFi hoặc 4G/LTE. IPC247 cung cấp hàng chính hãng AAEON và tư vấn cấu hình BOXER-6710 theo điều kiện lắp đặt thực tế của từng tủ điện, từng dây chuyền.

Điểm nổi bật của BOXER-6710

• Thiết kế mỏng, rộng tối thiểu 44 mm: kích thước 44 x 166 x 106 mm (R x C x S), khối lượng tịnh 0,6 kg, chiếm rất ít chỗ trên thanh DIN rail, phù hợp tủ điện đã chật.
• Không quạt, chạy liên tục: tản nhiệt thụ động qua vỏ máy, dải nhiệt độ hoạt động -20°C ~ 60°C khi dùng ổ SSD/HDD/mSATA dải nhiệt rộng (theo IEC 68-2-14, luồng gió 0,5 m/s, linh kiện công nghiệp).
• Đủ cổng cho bộ điều khiển nhúng: 2 LAN Gigabit Intel® i211-AT, 4 USB 3.2 Gen 1, 3 cổng COM RS-232/422/485, Mic-in và Line-out.
• Hai cổng xuất hình: VGA và HDMI, đủ cho màn hình vận hành tại chỗ và màn hình giám sát.
• Mở rộng không dây: khe Mini Card full-size có khe SIM cho module 4G/LTE, khe half-size cho WiFi hoặc ổ mSATA.
• Nguồn DC dải rộng: 9 ~ 24V qua cầu đấu 3 chân, đấu thẳng từ nguồn 12V hoặc 24V sẵn có trong tủ.
• Hỗ trợ hệ điều hành: Windows® 10 (64-bit), Windows® 10 IoT (64-bit) và Linux Ubuntu 16.04.4.

Thông số chính BOXER-6710

Bảng dưới đây đã được IPC247 đối chiếu với trang thông số chính thức của AAEON cho mã BOXER-6710.

Hệ thống (System)
CPU	Intel® Pentium® processor N4200 Intel® Celeron® processor N3350
Chipset	Intel® System on Chip
System Memory	DDR3L 1866, Single Channel SODIMM x 1, Non-ECC (Max. 8GB, up to 1600MHz)
Display Interface	HDMI, VGA
Storage Device	HDD/SSD, optional mSATA
Ethernet	Intel® i211-AT x 2

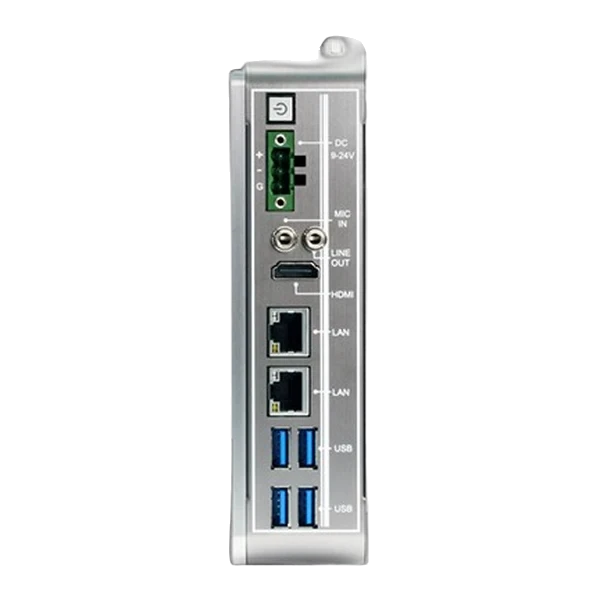

I/O	VGA x 1 HDMI x 1 RJ-45 x 2 for GbE LAN USB Type A x 4 for USB 3.2 Gen 1 Mic-in x 1 Line-out x 1 RS-232/422/485 x 3 with automatic flow control Power On/Off Button x 1 DC-in 3-pin terminal block (9~24V) x 1
Expansion	Full-size Minicard x 1 w/ SIM Slot Half-size Minicard x 1 (optional for mSATA)
Indicator	Power LED on power button
OS support	Windows® 10 (64-bit) Windows® 10 IoT (64-bit) Linux Ubuntu 16.04.4
Nguồn (Power Supply)
Power Requirement	9 - 24V with 3-pin terminal block
Cơ khí (Mechanical)
Mounting	DIN Rail Mount

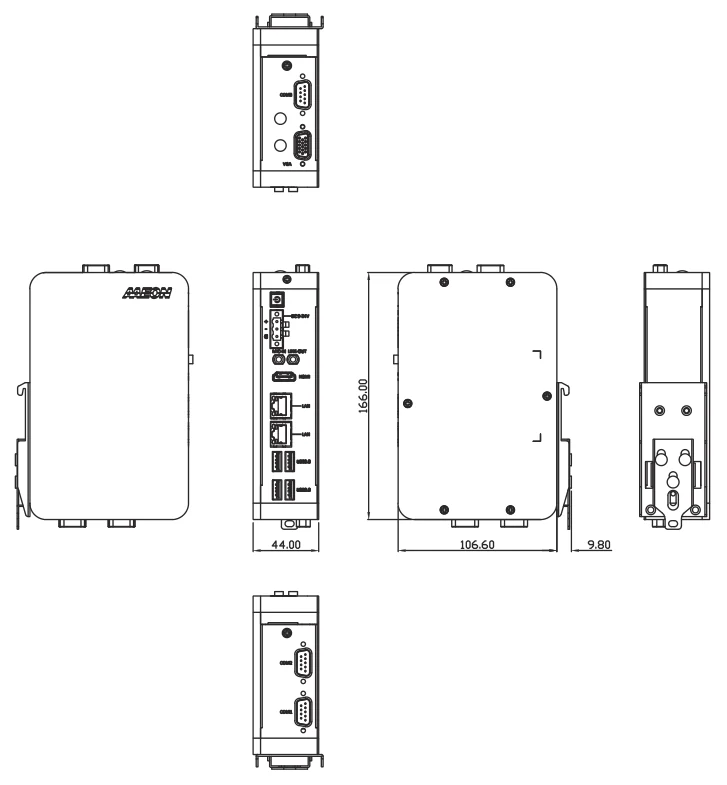

Dimensions (W x H x D)	1.73" x 6.54" x 4.17" (44mm x 166mm x 106mm)
Gross Weight	3.08lb (1.4kg)
Net Weight	1.32lb (0.6kg)
Môi trường (Environmental)
Operating Temperature	-4°F ~ 140°F (-20°C ~ 60°C) with W.T. SSD/HDD/mSATA (according to IEC68-2-14 with 0.5 m/s AirFlow; with industrial devices)
Storage Temperature	-49°F ~ 176°F (-45°C ~ 80°C)
Storage Humidity	95% @ 40°C, non-condensing
Anti-Vibration	3 Grms/ 5 ~ 500Hz/ operation – mSATA/SSD 1 Grms/ 5 ~ 500Hz/ operation – HDD
Certification	CE/FCC class A

Mã đặt hàng (Ordering Information)

Hai mã đặt hàng không kèm RAM; Quý khách chọn thanh DDR3L SODIMM, tối đa 8GB, khi đặt cấu hình. Theo danh sách đóng gói của AAEON, máy đi kèm giá gắn DIN rail, bộ ốc vít và đầu cắm nguồn DC 3 chân. Phụ kiện tuỳ chọn gồm adapter nguồn, dây nguồn và bộ module WiFi hoặc 4G kèm ăng-ten.

Ứng dụng phù hợp tại Việt Nam

• Tủ điện nhà máy (điện tử, dệt may, thực phẩm, bao bì): làm máy tính biên đặt cạnh PLC, chạy phần mềm thu thập dữ liệu, OPC UA hoặc Modbus gateway qua 3 cổng COM và 2 cổng LAN.
• Giám sát trạm bơm, trạm cấp thoát nước, trạm điện mặt trời: kết nối 4G/LTE qua khe Mini Card có SIM để gửi dữ liệu về trung tâm SCADA khi hiện trường không có mạng dây.
• Hệ thống quản lý năng lượng và đồng hồ đo: đọc công tơ, đồng hồ đa năng qua RS-485, lưu dữ liệu tại chỗ và đẩy lên máy chủ.
• Màn hình thông tin trong khu sản xuất, kho bãi: xuất HDMI/VGA cho bảng hiển thị sản lượng (Andon) hoặc màn hình chỉ dẫn.
• Tách mạng sản xuất và mạng văn phòng: hai cổng LAN độc lập cho phép một cổng nối mạng máy, một cổng nối mạng quản lý.

Chọn cấu hình và máy tương đương

BOXER-6710-A1-1011 (Celeron N3350) phù hợp tác vụ nhẹ: gateway giao thức, thu thập dữ liệu, ghi log. BOXER-6710-A2-1011 (Pentium N4200) phù hợp khi máy vừa thu thập dữ liệu vừa chạy giao diện HMI hoặc trình duyệt hiển thị dashboard. Với ổ lưu trữ, Quý khách nên dùng SSD hoặc mSATA dải nhiệt rộng để máy làm việc trong dải -20°C ~ 60°C và đạt mức chịu rung 3 Grms theo thông số hãng.

Nếu cần nền tảng mới hơn cùng kiểu gắn DIN rail, Quý khách tham khảo AAEON BOXER-6711-ADN dùng Intel Atom® x7211E / Intel® Processor N-series. Nếu cần hiệu năng Intel Core, có thể xem AAEON BOXER-6750 dùng Intel® Core™ i3-6100U hoặc Celeron® 3955U. Các lựa chọn khác nằm trong danh mục máy tính công nghiệp không quạt, máy tính nhúng và máy tính công nghiệp AAEON.

IPC247 báo giá trong 2 giờ làm việc, xác nhận tình trạng hàng khi báo giá và cho mượn máy chạy thử theo thoả thuận từng dự án. Máy được bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.

Câu hỏi thường gặp về BOXER-6710

Máy tính nhúng công nghiệp không quạt dạng ebox là gì? BOXER-6710 có thuộc loại này không?

Đó là máy tính dạng hộp nhỏ gọn, tản nhiệt thụ động, không quạt, dùng để chạy liên tục trong môi trường công nghiệp. BOXER-6710 thuộc nhóm Fanless Embedded Box PC của AAEON, kiểu gắn DIN rail, nên đặt được ngay trong tủ điện.

Máy tính công nghiệp không quạt AAEON BOXER-6710 có mấy phiên bản?

Trang hãng liệt kê hai mã: BOXER-6710-A1-1011 dùng Celeron N3350 và BOXER-6710-A2-1011 dùng Pentium N4200. Hai mã giống nhau về cổng giao tiếp, nguồn 9~24V và dải nhiệt -20°C ~ 60°C.

BOXER-6710 hỗ trợ RAM và ổ cứng thế nào?

Máy có một khe DDR3L SODIMM Non-ECC, tối đa 8GB. Lưu trữ gồm một khoang ổ 2.5" SATA và tuỳ chọn mSATA qua khe Mini Card half-size.

Có gắn được 4G hoặc WiFi cho BOXER-6710 không?

Có. Khe Mini Card full-size có khe SIM dùng cho module 4G/LTE; AAEON có bộ module WiFi và module 4G kèm ăng-ten làm phụ kiện tuỳ chọn.

BOXER-6710 chạy được hệ điều hành nào?

Theo trang hãng: Windows® 10 (64-bit), Windows® 10 IoT (64-bit) và Linux Ubuntu 16.04.4.
