| CPU Kabylake | Base Frequency/Turbo Boost GHz | Core/Thread | Graphic |
| i7-7600U | 2.8/3.9 | 2/4 | i7-7600U / HD620 |
| i5-7300U | 2.6/3.5 | 2/4 | i5-7300U / HD620 |
| i3-7100U | 2.4 | 2/4 | i3-7100U / HD620 |
| C-3965U | 2.2 | 2/2 | C3965U / HD610 |
- Trang chủ
- Sản phẩm
- Bo mạch công nghiệp
- Bo mạch nhúng NANOCOM-KBU
AAEON AAEON · Mã NANOCOM-KBU

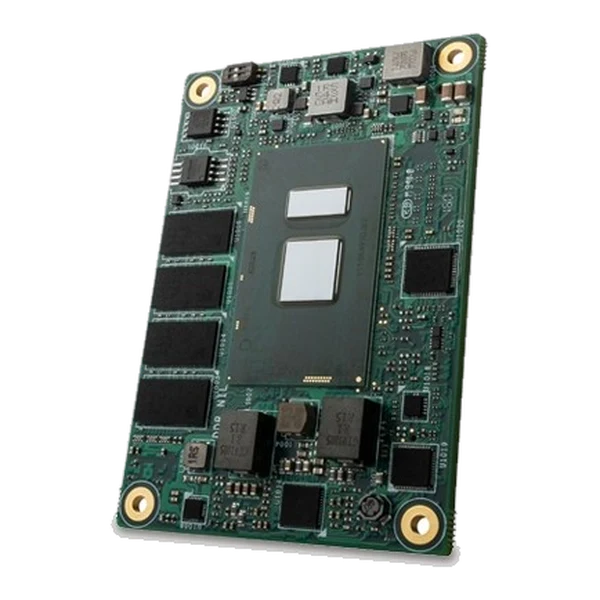

Bo mạch nhúng NANOCOM-KBU
10 COM1 LAN
COM Express Modules NANOCOM-KBU
- COM Express Type 10 with 7th Generation Intel® Core™ ULT Series Processor
- Bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá
GiáLiên hệBáo giá theo cấu hình (CPU, RAM, ổ lưu trữ, hệ điều hành) trong 2 giờ làm việc. Xem bảng giá máy tính công nghiệp theo dạng máy.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| PART NUMBER | NANOCOM-KBU-A10-0001 |
|---|---|
| COM EXPRESS TYPE | 10 (COM.0 Rev 3.0) |
| CPU | 7th Gen. Intel® Core™ i7-7600U 2c/2.8GHz |
| MEMORY | 4GB DDR4 |
| DISPLAY | LVDS/(eDP), DDI x1 |
| LVDS | 18/24b 1CH (LVDS share with eDP) |
| STORAGE | SATAIII x 2 |
| LAN | GbE x1 |
| USB | USB 3.0 x2 USB 2.0 x8 |
| UART | 2 (Tx/Rx) |
| EXPANSION SLOT | PCI-E[x1] x4 |
| POWER | 12V |
| TEMP | 0°C~60°C |
| OTHERS | I2C, GPIO, SMBus |
Mô tả Bo mạch nhúng NANOCOM-KBU
Bo mạch nhúng NANOCOM-KBU
Overview
- COM Express Type 10 with 7th Generation Intel® Core™ ULT Series Processor
- AAEON’s NanoCOM-KBU is a COM Express Type 10 module powered by a 7th Gen Intel® Core™ processor. The business card-size board supports a 1GbE LAN port, eight USB 2.0 and two USB 3.0 ports, two SATA III interfaces, and four PCI-E expansion lanes.
- The NanoCOM-KBU brings onboard 4GB DDR4 memory and the Intel® HD Graphics 620 engine to a COM Express Type 10 board, with support for 4K resolution.
- The NanoCOM-KBU’s embedded controller structure features a real-time interrupt and also power and battery management systems. Additionally, because the board’s I2C bus is compatible with a range of IC formats, integrating it with your own custom-made carrier board is a straightforward operation.
Features
- 7th Generation Intel® Core™ ULT Series Processor
- Onboard 4GB DDR4 2133 Memory
- Gigabit Ethernet x 1
- 18/24-bit Single-Channel LVDS LCDs/eDP, DDI x 1
- High Definition Audio Interface
- SATA x 2
- USB 3.0 x 2, USB 2.0 x 8
- PCI-Express〔x1〕x 4
- GPIO x 8, SMbus, I2C, LPC
- COM Express Type 10
- Mini Size, 84mm x 55mm
- Supports Industrial Grade Temperature
Specifications [NANOCOM-KBU]
| SYSTEM | |
| FORM FACTOR | COM Express Mini size, Type 10 |
| CPU | 7th generation Intel® Core™ ULT Series Processor |
| CPU FREQUENCY | up to i7-7600U 2c/4t, 2.8GHz |
| CHIPSET | Intel® Core™/Celeron® Processor SoC |
| MEMORY TYPE | Non-ECC DDR4-2133 |
| MAX. MEMORY CAPACITY | 4GB DDR4 Onboard |
| BIOS | AMI BIOS, Legacy free |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| POWER REQUIREMENT | Normal: +12V |
| POWER SUPPLY TYPE | AT/ATX |
| POWER CONSUMPTION (TYPICAL) | i7-7600U 12V@1.83A. Under 100% loading |
| DIMENSION (L X W) | 3.31” x 2.17” (84mm x 55mm) |
| OPERATING TEMPERATURE | 32 °F ~ 140 °F (0 °C ~ 60 °C) -40 °F ~ 185 °F (-40 °C ~ 85 °C) Option for NANOCOM-SKU series |
| STORAGE TEMPERATURE | -40°F ~ 176°F (-40°C ~ 80°C) |
| OPERATING HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF (HOURS) | 80000 |
| CERTIFICATION | CE/FCC Class A |
| DISPLAY | |
| VGA/LCD CONTROLLER | Onboard 7th Gen. intel® Core™ U-Series Processor, HD610/620 |
| VIDEO OUTPUT | LVDS LCD/eDP, DDI x 1 |
| I/O | |
| ETHERNET | Intel® I219 GbE |
| AUDIO | High Definition Audio Interface |
| USB PORT | USB 2.0 x 8, USB 3.0 x 2 |
| SERIAL PORT | TX/RX x 2 |
| HDD INTERFACE | SATAIII x 2 |
| EXPANSION SLOT | PCIe x1 supports 4 devices LPC Bus Smbus I2C |
| GPIO | 8-bit |
| ONBOARD STORAGE | — |
| TPM | fTPM Supported |
Ordering Information [NANOCOM-KBU]
Packing List
- Screws
- NanoCOM-KBU
Optional Accessories
| ECB-920A-A10-0001 | COM Type 1/6/10 Carrier Board, ATX, GbE, 8 USB, 2 COM, 4 SATA, PCIe, AT/ATX, Legacy Free, Rev. A1.0 |

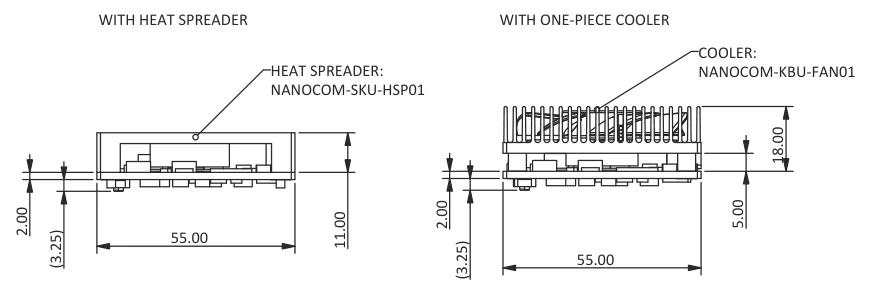

| NanoCOM-SKU-HSP01 | Heat Spreader, 84 x 55 x 11 mm, Black, NanoCOM-SKU |
| NanoCOM-FAN01 | CPU Cooler, 84 x 55 x 22.2 mm, Silver use w/ HSP |
CPU Support Chart
