Hai module thu thập tín hiệu cùng hãng, cùng số kênh, cùng giao thức Modbus RTU, giá chênh nhau đáng kể. Khác biệt nằm ở một dòng trong datasheet: "Isolation Voltage 2.500 VDC". Dòng đó không phải tính năng cho đẹp bảng thông số — nó quyết định chuyện mỗi lần khởi động động cơ lớn thì máy tính có treo hay không.
Khách hàng mua máy tính công nghiệp thường so CPU, RAM, số cổng. Rất ít người hỏi "cổng COM này có cách ly không". Nhưng trong tủ điện, tín hiệu đi chung không gian với cáp động lực, biến tần, contactor và cuộn hút — những nguồn nhiễu mà máy văn phòng không bao giờ gặp. Đây đúng là chỗ yếu tố "công nghiệp" quyết định chiếc máy, chứ không phải xung nhịp.
Cách ly (isolation) thực chất là gì
Cách ly nghĩa là mạch tín hiệu bên ngoài và mạch bên trong máy không dùng chung đường dẫn điện. Tín hiệu được truyền qua một phần tử trung gian — thường là opto-coupler (bộ ghép quang) hoặc biến áp xung — nên dòng điện không chạy thẳng từ ngoài vào bo mạch.
Con số "2.500 VDC" là điện áp chịu đựng giữa hai phía của rào cách ly. Nó không nói máy chịu được sét 2,5 kV, cũng không nói mức miễn nhiễm EMC của cả hệ thống. Nó nói: giữa chân tín hiệu và mạch trong máy có một rào ngăn thử ở mức điện áp đó.
Hai vấn đề mà cách ly xử lý:
- Vòng lặp đất (ground loop). Máy tính nối đất ở tủ A, cảm biến nối đất ở máy B cách đó 40 mét. Hai điểm đất không bao giờ cùng điện thế tuyệt đối. Chênh lệch vài vôn cũng đủ tạo dòng chạy vòng qua dây tín hiệu, làm sai số đo analog và gây lỗi truyền RS-485. Cắt đường dẫn điện là cắt luôn vòng lặp.
- Xung quá áp truyền theo dây. Đóng cắt contactor, khởi động biến tần, sét lan truyền qua đường cáp dài ngoài trời — tất cả tạo xung điện áp cao, thời gian ngắn trên dây tín hiệu. Rào cách ly giữ xung đó ở phía ngoài thay vì cho nó đi vào chip UART hoặc ADC.
Đọc datasheet: ba mức trên cùng một họ sản phẩm
Ví dụ rõ nhất nằm trong chính datasheet chung của họ module RS-485 ADAM-4000 của Advantech. Ba model in cạnh nhau trên một tờ:
| Model | Chức năng | Điện áp cách ly | Chi tiết khác |
|---|---|---|---|

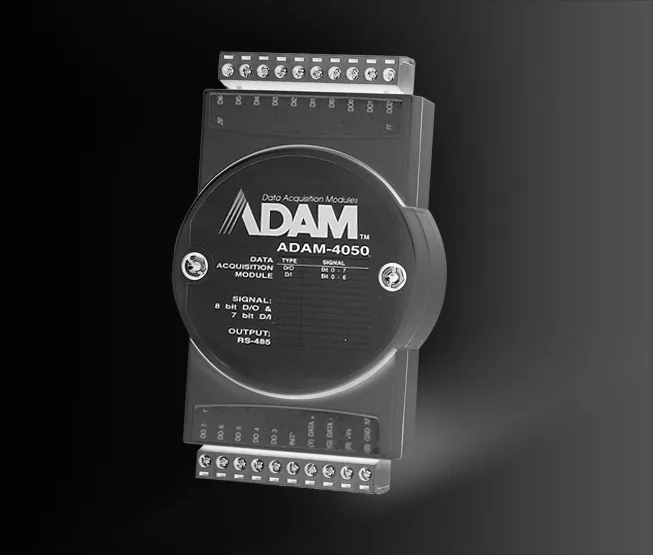

| ADAM-4050 | 16 kênh DI/O có Modbus (8 DI, 8 DO) | Không ghi trong datasheet | DO kiểu open collector tới 30 V, tải tối đa 30 mA |

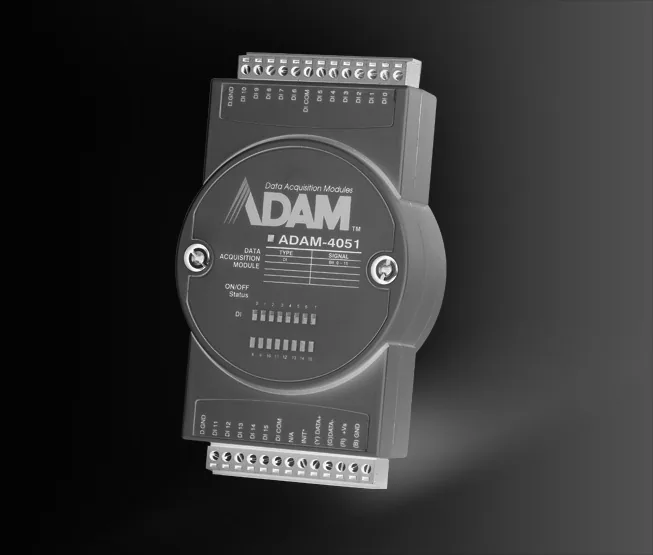

| ADAM-4051 | 16 kênh DI cách ly có Modbus | 2.500 VDC | Điện trở đầu vào 5,2 kΩ; bảo vệ quá áp 70 VDC; mức logic 1: 10 – 50 V |
| ADAM-4052 | 8 kênh DI cách ly | 5.000 VRMS | Điện trở đầu vào 3 kΩ; mức logic 1: 3 – 30 V |
Ba model, ba mức. ADAM-4050 hoàn toàn hợp lý cho việc đọc công tắc hành trình trong cùng một tủ, dây ngắn, cùng điểm đất. Nhưng nếu đầu vào đến từ một máy khác cách 50 mét, cùng chung máng cáp với dây động lực, thì ADAM-4051 với rào 2.500 VDC và bảo vệ quá áp 70 VDC là lựa chọn đúng — đúng cả khi nó đắt hơn.
Tín hiệu analog: cách ly còn quan trọng hơn
Với đầu vào số, nhiễu làm sai một bit. Với đầu vào analog 4 – 20 mA hoặc cặp nhiệt điện, nhiễu làm sai cả phép đo — và không ai biết là sai.
Datasheet ADAM-4017+ (8 kênh analog input có Modbus) ghi bộ thông số đầy đủ cho mục đích này: điện áp cách ly 3.000 VDC, bảo vệ quá áp ±35 VDC, CMR 120 dB ở 50/60 Hz, NMR 100 dB ở 50/60 Hz, độ phân giải 16 bit, và có TVS/ESD tích hợp sẵn.
Hai chỉ số CMR và NMR đáng chú ý:
- CMR (Common Mode Rejection) — khả năng loại bỏ nhiễu xuất hiện đồng thời trên cả hai dây tín hiệu. 120 dB ở tần số 50/60 Hz là nhắm thẳng vào nhiễu từ lưới điện.
- NMR (Normal Mode Rejection) — khả năng loại bỏ nhiễu chồng lên chính tín hiệu đo.
Cách ly và hai chỉ số này đi cùng nhau: cách ly cắt đường dẫn, CMR/NMR lọc phần nhiễu còn sót. Chọn module analog không cách ly để đọc cặp nhiệt điện trong lò nung là cách nhanh nhất để có một đường đồ thị nhiệt độ đầy răng cưa mà không ai giải thích được.
Cổng COM trên máy tính: bản có và không có cách ly
Cùng một hãng, cùng dòng máy tủ điện, hai cấu hình khác nhau rõ rệt:
| Máy / module | Cổng COM | Cách ly |
|---|---|---|
| Advantech UNO-2372G | 4 × RS-232/422/485, DB9, 50 – 115,2 kbps | Không cách ly (bản tiêu chuẩn) |
| Advantech UNO-1372G-J | 4 × RS-232/422/485, DB9, 50 bps – 115,2 kbps | Cách ly 1.500 VDC; kèm 4 DI và 4 DO cách ly, DO ở mức 2.500 VDC |
| Module iDoor PCM-24D2R2 / PCM-24D2R4 | 2 cổng RS-232 hoặc RS-422/485 trên khe mPCIe | Cách ly 2.000 VDC; ESD 15 kV; EFT 2.500 V; surge 1.000 VDC |
Điểm đáng học ở đây: UNO-2372G không có cổng COM cách ly sẵn, nhưng hãng để đường nâng cấp qua khe mPCIe bằng module iDoor. Nghĩa là khi khảo sát hiện trường phát hiện tín hiệu đi xa, không cần đổi máy — chỉ cần bổ sung module. Datasheet module PCM-24D2xx còn tách riêng ba con số bảo vệ khác nhau (ESD, EFT, surge) bên cạnh điện áp cách ly, đúng như cách nên đọc: mỗi con số ứng với một kiểu nhiễu.
Cách ly ở cổng khác gì mức miễn nhiễm EMC của cả máy
Đây là chỗ dễ nhầm nhất. Điện áp cách ly là thuộc tính của một cổng. Mức miễn nhiễm EMC là kết quả thử của cả hệ thống theo bộ tiêu chuẩn IEC 61000-4-x, và IEC 61000-6-2 là tiêu chuẩn chung về miễn nhiễm cho môi trường công nghiệp khi không có tiêu chuẩn sản phẩm riêng.

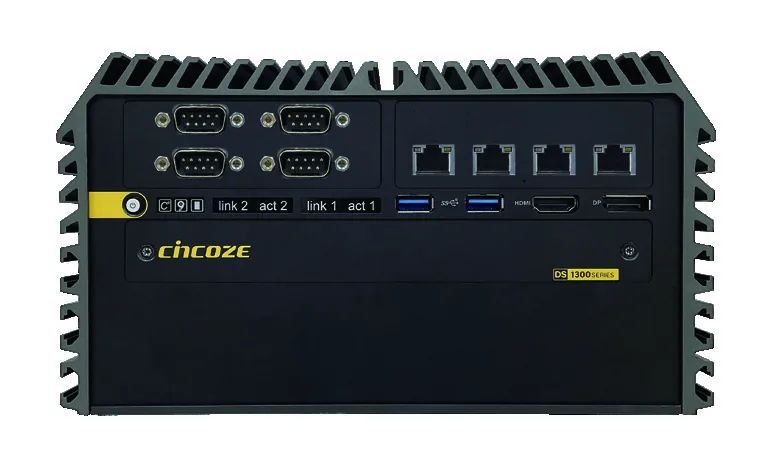

Datasheet Cincoze DS-1300 liệt kê đầy đủ phần EMS, trích nguyên các mức:
- IEC 61000-4-2 ESD: tiếp xúc 6 kV; qua không khí 8 kV
- IEC 61000-4-3 trường bức xạ: 80 MHz – 1000 MHz, 20 V/m
- IEC 61000-4-4 EFT (xung nhiễu nhanh): nguồn AC 2 kV; đường tín hiệu 2 kV
- IEC 61000-4-5 xung sét lan truyền (surge): nguồn AC 2 kV
- IEC 61000-4-6 nhiễu dẫn: 10 V
- IEC 61000-4-8 từ trường tần số nguồn: 50 Hz, 1 A/m
Bản Cincoze DX-1300 ghi chi tiết hơn một bậc: EFT nguồn AC 2 kV, nguồn DC 1 kV, tín hiệu 2 kV; surge nguồn AC 2 kV và tín hiệu 1 kV. Nhờ tách riêng đường DC và đường tín hiệu, người thiết kế tủ biết chính xác cổng nào đã được thử tới mức nào.
Kết luận thực dụng: một máy đạt IEC 61000-4-4 mức 2 kV trên đường tín hiệu vẫn có thể có cổng COM không cách ly. Hai chuyện độc lập. Khi hồ sơ thầu yêu cầu "cổng cách ly", phải hỏi cụ thể là cách ly ở cổng hay mức miễn nhiễm hệ thống.
Khi nào bắt buộc chọn bản cách ly
Bốn tình huống nên coi cách ly là yêu cầu chứ không phải tùy chọn:
- Tín hiệu ra khỏi tủ. Bất kỳ cáp nào rời khỏi vỏ tủ điện và chạy trên 10 mét đều đi qua vùng điện thế đất khác. RS-485 nối nhiều thiết bị trên tuyến dài là trường hợp điển hình.
- Cùng máng cáp với dây động lực hoặc gần biến tần. Biến tần băm xung ở tần số cao, ghép nhiễu sang dây tín hiệu chạy song song. Đây là nguyên nhân số một của lỗi truyền thông "chỉ xảy ra khi máy chạy".
- Cáp ra ngoài trời hoặc nối giữa hai nhà xưởng. Rủi ro sét lan truyền là thật. Cách ly cổng là lớp bảo vệ cuối, không thay thế được thiết bị cắt sét lắp ở đầu tuyến.
- Đo analog có yêu cầu độ chính xác. Cân định lượng, đo nhiệt lò, đo áp suất phục vụ điều khiển vòng kín — sai số do nhiễu ở đây đi thẳng vào chất lượng sản phẩm.
Ngược lại, tín hiệu trong cùng một tủ, dây dưới 2 mét, cùng thanh nối đất thì module không cách ly là đủ và tiết kiệm. Vấn đề của kỹ thuật không phải là chọn thứ tốt nhất, mà là biết ranh giới.
Câu hỏi thường gặp
2.500 VDC nghĩa là cổng chịu được sét 2,5 kV?
Không. Đó là mức điện áp chịu đựng của rào cách ly giữa hai phía, thử trong điều kiện phòng thí nghiệm. Khả năng chịu xung sét lan truyền được thử theo IEC 61000-4-5 và ghi ở mục riêng trong datasheet. Hai con số khác nhau, đọc riêng.
Cách ly rồi thì có cần nối đất nữa không?
Vẫn cần. Nối đất vỏ máy là yêu cầu an toàn điện và cũng là đường thoát cho nhiễu. Nhiều máy công nghiệp có vít nối đất riêng trên vỏ — datasheet UNO-2372G và UNO-1372G-J đều ghi mục "Chassis Grounding". Cách ly xử lý đường tín hiệu, nối đất xử lý vỏ máy.
Máy không có cổng cách ly thì làm sao?
Hai hướng: dùng bộ chuyển đổi/lặp tín hiệu cách ly gắn ngoài trên tuyến, hoặc bổ sung module cách ly qua khe mở rộng của máy nếu hãng có sẵn. UNO-2372G thuộc nhóm thứ hai: 2 khe mPCIe, có module iDoor 2 cổng RS-232 hoặc RS-422/485 cách ly.
Mức 5.000 VRMS có tốt hơn 2.500 VDC không?
Cao hơn, nhưng đơn vị khác nhau (VRMS là trị hiệu dụng xoay chiều, VDC là một chiều) nên không so trực tiếp bằng phép chia. Quan trọng hơn là chọn mức phù hợp với môi trường lắp đặt, rồi kiểm tra các thông số đi kèm: điện trở đầu vào, dải điện áp logic, bảo vệ quá áp.
IPC247 hỗ trợ gì
IPC247 phân phối máy tính công nghiệp và module I/O của nhiều hãng tại Việt Nam. Với bài toán cách ly, chúng tôi có thể: đối chiếu sơ đồ đấu nối hiện trường của bạn để xác định cổng nào cần cách ly; tra datasheet gốc của từng model để bạn tự kiểm chứng con số; đề xuất phương án bổ sung module cách ly cho máy đang chạy thay vì thay máy mới; và cung cấp cấu hình có sẵn cổng COM/DIO cách ly khi làm dự án mới. Các thiết bị nhắc trong bài: máy tính công nghiệp không quạt UNO-2372G, bộ thu thập tín hiệu Digital ADAM-4050, bộ thu thập tín hiệu Analog ADAM-4017+. Nền tảng về giao thức và mạng có trong bài MODBUS là gì và mạng truyền thông công nghiệp.
